» ЭЧП, ЭЧМ. ЭЛЕМЕНТЫ ЧУВСТВИТЕЛЬНЫЕ ТЕРМОМЕТРИЧЕСКИЕ ПЛАТИНОВЫЕ И МЕДНЫЕ

НАЗНАЧЕНИЕ

Элементы чувствительные термометрические платиновые (далее ЭЧП) и медные (далее ЭЧМ) предназначены для измерений температуры в различных отраслях промышленности как самостоятельно, так и в качестве чувствительных элементов (далее ЧЭ) термопреобразователей сопротивления (далее ТС) с защитными чехлами:

Компанией производятся термопреобразователи сопротивления с номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009, включая и международные, в диапазоне
температур:

— медные для диапазона от -50 до +150 °С;

— платиновые – для диапазона от -200 до +500 °С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

При заказе необходимо указать:

— тип чувствительного элемента ЭЧП (платиновый) или ЭЧМ (медный);

— номер рисунка конструктивного исполнения (1, 2, 3 или 4);

— НСХ преобразования по ГОСТ 6651-2009;

— значение температурного коэффициента α, °С-1 ;

— количество ЧЭ в ЭЧП или ЭЧМ (1 или 2, по умолчанию 1);

— класс допуска по ГОСТ 6651-2009;

— диапазон измеряемых температур, оС;

— размеры конструктивных элементов ЭЧП или ЭЧМ, в мм (D х L, материал выводов d х L1).

Пример записи:

Элемент чувствительный медный (ЭЧМ), рис. 2, НСХ 100М, α = 0,00428 оС, класс допуска В по ГОСТ 6651-2009, диапазон измеряемых температур -50 +150 оС, размеры 5 х 50мм, материал выводов медь 0,5 х 10мм

ЭчМ рис. 2 100М 0,00428 В -50 +150 оС 5 х 50мм выводы медь 0,5 х 10мм

Элемент чувствительный платиновый (ЭЧП) рис. 1, НСХ 50П, α = 0,00391 оС, класс допуска В по ГОСТ 6651-2009, диапазон измеряемых температур -50 +500 оС, размеры 4 х 50мм, материал выводов платина 0,5 х 10мм

ЭчП рис.1 50П 0,00391 2 чЭ В 50 +500 оС 4 х 50мм выводы платина 0,5 х 10мм.

Похожие товары:

•

ЭЧП-М. ЭЛЕМЕНТЫ ЧУВСТВИТЕЛЬНЫЕ ТОНКОПЛЕНОЧНЫЕ ПЛАТИНОВЫЕ

КЭЧП, КЭЧМ. ЭЛЕМЕНТЫ ЧУВСТВИТЕЛЬНЫЕ КАБЕЛЬНЫЕ ПЛАТИНОВЫЕ И МЕДНЫЕ

Источник

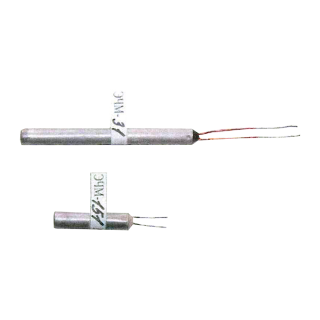

ЭЧМ элементы термометрические чувствительные медные

•

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50. +180°C

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел, Сыпучие среды

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термометрические чувствительные элементы ЭЧМ предназначены для контроля температуры твердых, сыпучих и газообразных сред в различных отраслях промышленности. Могут применяться как самостоятельные устройства измерения или в качестве элементов термометров сопротивления. З арегистрированы в Государственном реестре средств измерений.

Особенности ЭЧМ:

• Элементы чувствительные медные изготавливаются по ГОСТ 6651-2009.
• Номинальное значение α, °C -1 ; (W 100 ) : 0,00428 (1,4280).
• ЭЧМ являются невосстанавливаемыми, однофункциональными, неремонтируемыми изделиями.
• Не допускаются к эксплуатации в среде, содержащей агрессивные элементы и вещества, вступающие во взаимодействия с материалами устройства.

ЭЧМ представляют собой намотку из медной изолированной проволоки. Принцип действия медных элементов чувствительных основан на свойстве металлов (меди) изменять свое электрическое сопротивление при изменении температуры.

Источник

ЭЧП, ЭЧМ элемент термометрический чувствительный

Заказать ЭЧП, ЭЧМ

Цена на ЭЧП, ЭЧМ: по запросу

Чувствительный платиновый термометрический элемент ЭЧП и чувствительный медный термометрический элемент ЭЧМ применяется для измерений температуры твёрдых, сыпучих и газообразных сред при относительной влажности до 80 % как самостоятельное изделие, а при использовании в защитном герметичном чехле или в составе термопреобразователя сопротивления — для измерения температуры твёрдых, сыпучих, газообразных и жидких сред при относительной влажности до 100 % в различных отраслях промышленности в диапазоне температур от -200 до +600 °С в зависимости от исполнения.

Описание чувствительного термометрического элемента ЭЧП, ЭЧМ

Принцип действия чувствительных термоэлектрических элементов основывается на свойстве металла изменять своё электрическое сопротивление с изменением температуры.
Медный чувствительный термометрический элемент ЭЧМ представляет собой намотку из медной изолированной проволоки.
Элемент термометрический чувствительный платиновый ЭЧП представляет собой платиновую спираль из неизолированной проволоки, размещённую в керамической трубке, наполненной керамическим порошком или намотку из платиновой изолированной проволоки.

Технические характеристики чувствительного термометрического элемента ЭЧП, ЭЧМ

Характеристики	Значения
Конструктивное исполнение	ЭЧП	ЭЧМ
Диапазон измеряемых температур, °C	от -200 до +600	от -50 до +180
Номинальная статическая характеристика	50П; 100П; 500П; Pt50; Pt100; Pt500; Pt1000	50М; 100М
Класс допуска	A; B; C	B; C
Время термической реакции, с	1; 1,5; 15	5; 15
Степень защиты от пыли и воды	IP00
Материал защитной арматуры	синоксаль 49; 5М-4, латунь, сталь	латунь, сталь
Номинальное значение α, °C -1 (W100)	0,00391 (1,3910); 0,00385 (1,3850)	0,00428 (1,4280)
Устойчивость к вибрации:	группа исп. N3, F3, V3
Вид климатического исполнения	У3, Т3
Наработка на отказ, ч:
— ЭЧП	200000
— ЭЧМ	100000

Усреднённые нормы содержания драгметаллов в ЭЧП

НСХ	Платина, г	Родий, г
50П	0,3721	0,0211
	0,186	0,0106
100П	0,2066
	0,4133	0,0211

Конструктивные исполнения чувствительного термометрического элемента ЭЧП, ЭЧМ

Конструктивное исполнение	Материал корпуса	W100	Габаритные размеры, мм			НСХ	Класс допуска	Рисунок	Показатель тепловой инерции	Схема	Материал выводов и диаметр	Диапазон измеряемых температур, °C
			d	I	I1
ЭЧП
04	керамика	1,3910	4,7	55	7,5	50П	A	1	1,5	2/2	платина, d = 0,5	от -200 до +600
05							B
06						100П	A
07							B
59		1,3850				Pt50	A
60							B
61						Pt100	A
62							B
11		1,3910				50П	A			2
12							B
13						100П	A
14							B
40				40		50П	A
41							B
42						100П	A
43							B
70	латунь	1,3910	5	22	10	50П	A	2	15		медь, d = 0,5	от -50 до +180
71							B
80		1,3850				Pt50
72		1,3910				100П	A
73							B
81		1,3850				Pt100
74		1,3910		28		500П	A
75							B
82		1,3850				Pt500
76		1,3910		38		1000П	A
77							B
83		1,3850				Pt1000
20	керамика	1,3910	3,5	28	8,5	50П	A	1	1		платина, d = 0,5	от -50 до +400
21							B
22							C
23						100П	A
24							B
25							C
26						50П	A			2/2
27							B
28							C
102	сталь	1,3850		10	6	Pt500	B	2	15	2	серебро, d = 0,3	от -50 до +400
103				15
93				10								от -50 до +200
94				15
86		1,3910	3	35	30	50П	B				медь, d = 0,5	от -50 до +180
87							C
88						100П	B
89							C
170	латунь (основание диэлектрик.)		5	12	6	50П	B	3	8
172						100П
ЭЧМ
31	латунь	1,4280	5	50	30	50М	B	2	15	2	ПЭТ имид, d = 0,5	от -50 до +150
32							C					от -50 до +180
34				80		100М	B					от -50 до +150
35							C					от -50 до +180
36				25	80	50М	C				МГТФ, 0,35
150				22	10		B				медь, d = 0,5	от -50 до +150
151							C					от -50 до +180
152						100М	B					от -50 до +150
153							C					от -50 до +180
158	сталь					50М	B					от -50 до +150
159							C					от -50 до +180
160						100М	B					от -50 до +150
161							C					от -50 до +180
120			3	45	30	50М	B		5		ПЭТ имид, d = 0,5	от -50 до +150
121							C					от -50 до +180
173	латунь (основание диэлектрик.)		5	12	6		B	3	8		медь, d = 0,5	от -50 до +150
174							C					от -50 до +180

Габаритные размеры чувствительного термометрического элемента ЭЧП, ЭЧМ

Схемы соединений ЭЧП, ЭЧМ

Пример записи для заказа ЭЧП, ЭЧМ

«Элемент термометрический чувствительный платиновый ЭЧП-04», где «04» — конструктивное исполнение данного элемента.
